WM-Sicherheitstechnik GmbH

Sicherheitsgrafiken für Ihr Unternehmen

Sie benötigen auf Grund von Bauvorschriften ein Brandmeldeanlage?

Dann benötigen sie auch die dazu gehörigen Feuerwehrlaufkarten sowie einen Feuwerwehrplan.

Für die Sicherheit Ihrer Mitarbeiter und Besucher können Flucht- und Rettungspläne Leben retten.

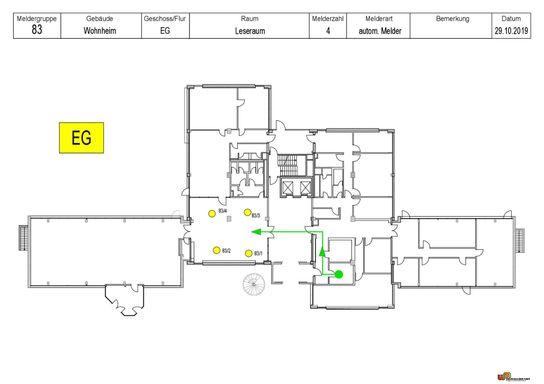

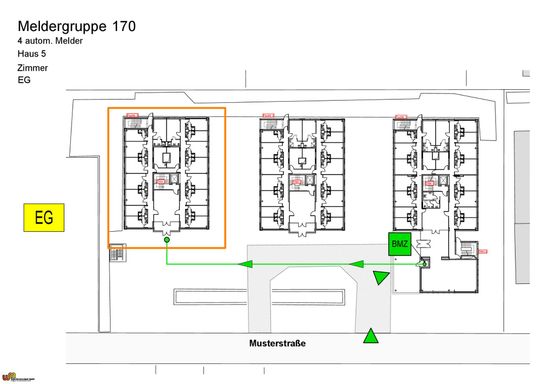

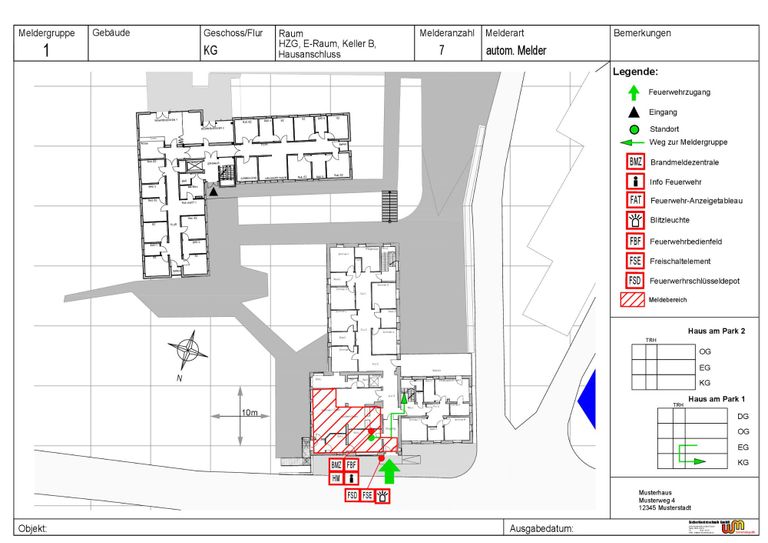

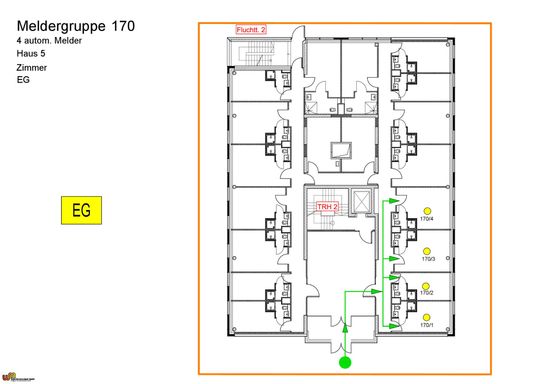

Feuerwehrlaufkarten nach DIN 14675

Feuerwehrlaufkarten dienen der Feuerwehr beim in Gebäuden, den entsprechenden Bereich schnell aufzufinden und auf kürzestem bzw. sichersten Weg zu erreichen.

Feuerwehrlaufkarten werden an dem Feuerwehrinformationszentrum aufbewahrt.

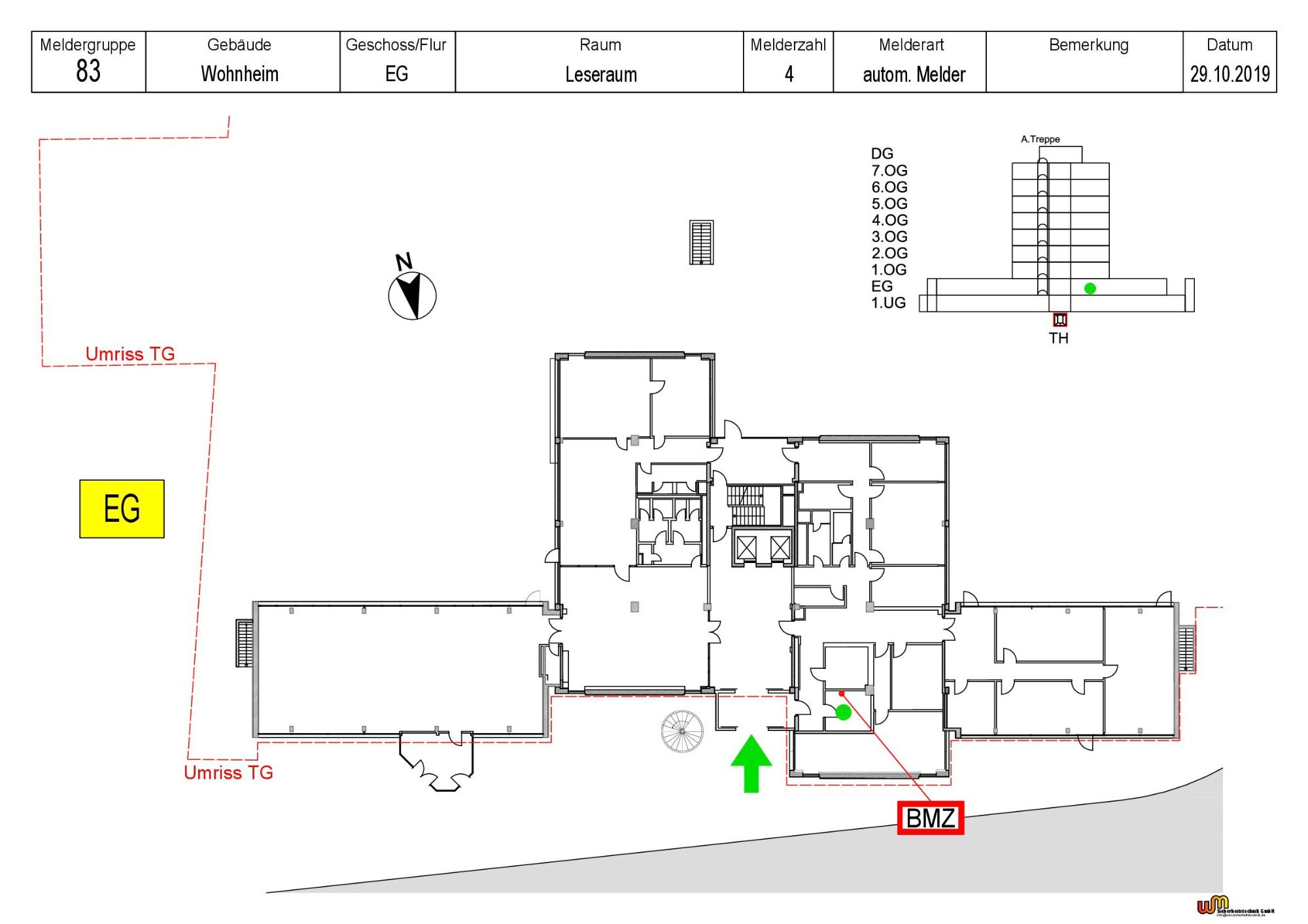

Im Blattkopf werden die von der Feuerwehr benötigten Informationen, wie der Meldergruppe, Gebäude, Geschoss/Etage, Melderart, ... angegeben.

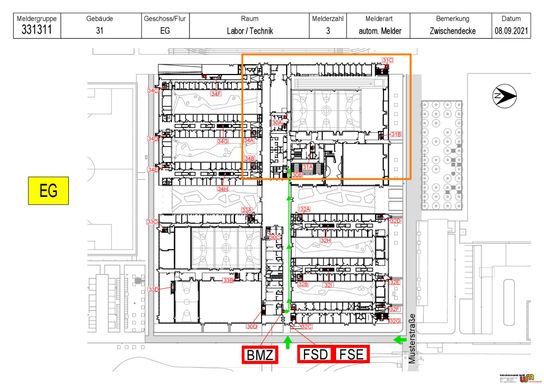

Auf der Vorderseite ist immer der komplette Grundriss des betreffenden Gebäudes mit den jeweiligen Brandschutzeinrichtungen wie die Brandmeldezentrale BMZ, das Feuerwehrschlüsseldepot FSD und anderen relevanten Einsatzsymbolen dargestellt.

Zudem wird der Bereich der Alarmauslösung gekennzeichnet. Hier ist der Laufweg der Feuerwehr bis dort hin bzw. Treppenraum dargestellt.

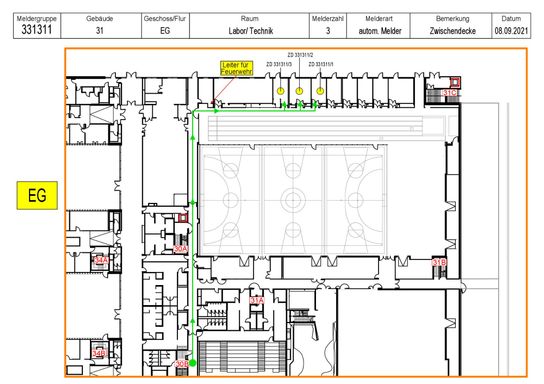

Auf der Rückseite wird der gekennzeichnete Bereich vergrößert im Detail mit den jeweiligen Brandmeldern dargestellt.

Als Rechtsgrundlage dient die DIN 14675.
Diese wird oft durch örtliche Sondervorschriften der zuständigen Feuerwehr in den technischen Aufschaltbedingen (TAB) ergänzt.
Die Laufkarten sind in der Regel im DIN A4 bzw. DIN A3 Format. Dies wird ebenfalls von der örtlichen Feuerwehr bestimmt.

Unsere Laufkarten werden auf 120g/m² Papier gedruckt und inkl. der Meldergruppe als Reiter laminiert.

Feuerwehrpläne nach DIN 14095

Feuerwehrpläne sind für die Einsatzkräfte vor Ort unabdingbar. Diese werden zur Orientierung und Beurteilung der Lage.

In Feuerwehrplänen werden u.a. Brandschutztechnische Einrichtungen wie z.B. Brandwände, Treppenräume inkl. Geschossangaben, Hausanschlüsse, Rauch- u. Wärmeabzugseinrichtungen sowie Gefährdungspotentiale dargestellt.

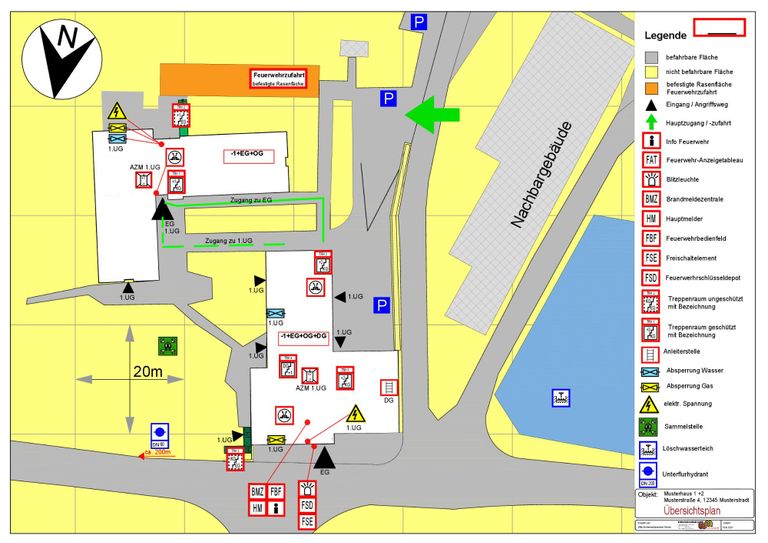

Feuerwehrpläne bestehen in der Regel aus einem Lage- und/oder Übersichtsplan, einem Objektplan, Geschossplänen und je nach Gegebenheit noch aus noch diversen anderen Detailplänen.

Feuerwehrpläne werden nach der DIN 14095 und technischen Angaben und Ergänzungen der jeweiligen Feuerwehr und Brandschutzbehörden erstellt.

weitere Information zu Feuerwehrplänen:

Feuerwehrpläne müssen stets auf neuestem Stand gehalten werden. Der Betreiber muss die Pläne alle 2 Jahre von einer sachkundigen Person überprüfen lassen.

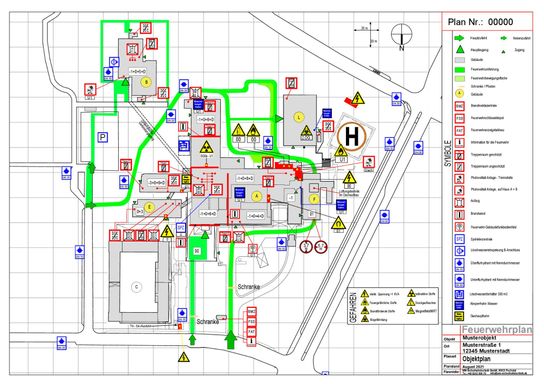

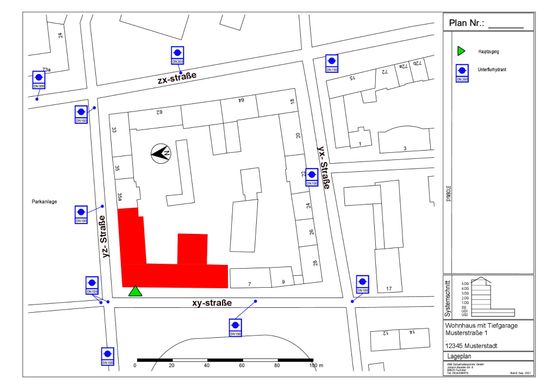

Objektplan

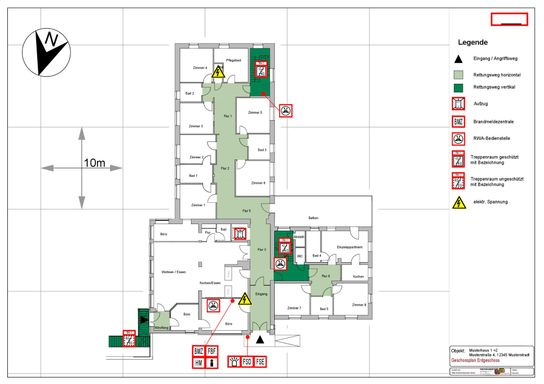

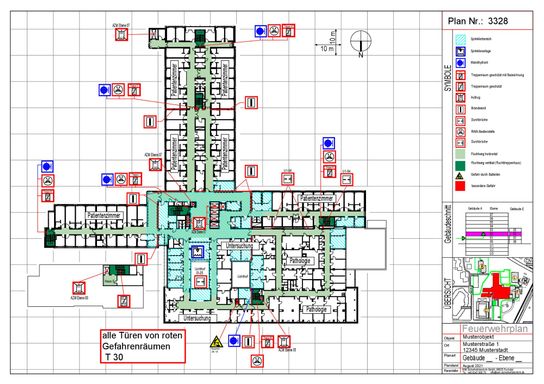

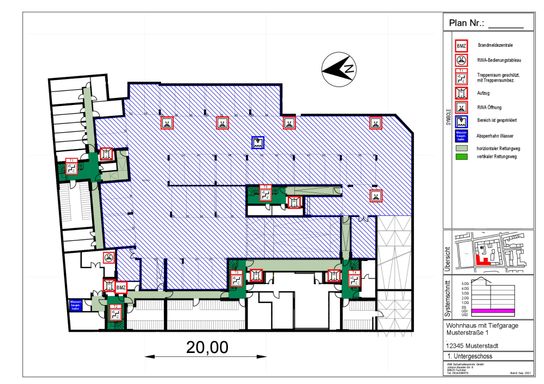

Etagenplan

etagenplan

Etagenplan

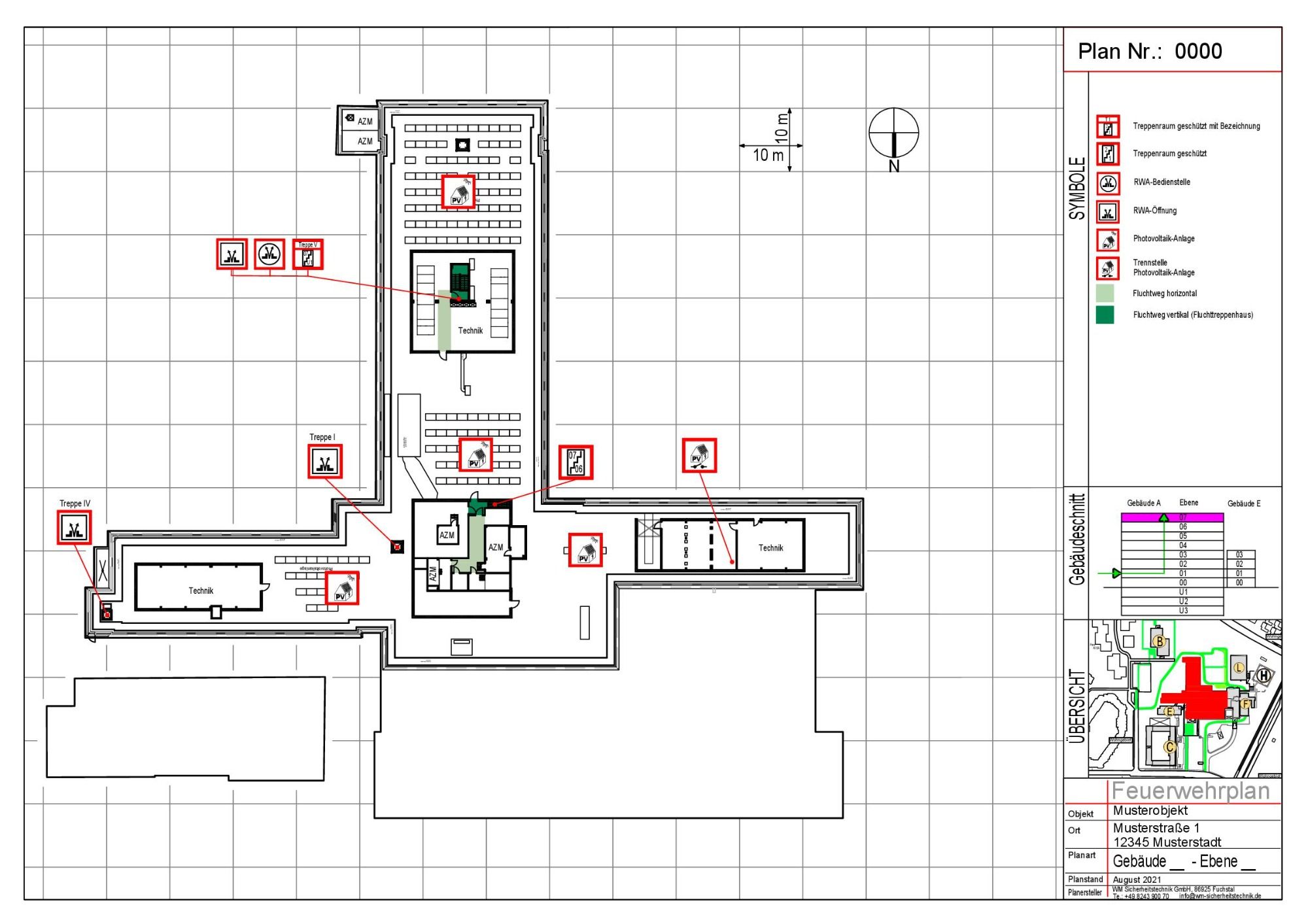

Photovoltaik-Dachplan

Hydrantenplan

Brandschtzordnung nach DIN 14095

eine Brandschutzordnung besteht grundsätzlich aus den Teilen A, B und C.

Teil A
richtet sich an alle Personen (Bewohner, Beschäftigte, Mitarbeiter von Fremdfirmen und Besucher) die sich im Gebäude aufhalten.
Teil B
richtet sich an Personen (ohne besondere Brandschutzaufgaben; Bewohner, Beschäftigte) die sich nicht nur vorübergehend in einer baulichen Anlage befinden.
Teil C
richtet sich an Personen (mit besonderen Brandschutzaufgaben) denen über Ihre allgemeinen Pflichten hinaus besondere Aufgaben im Brandschutz übertragen sind.

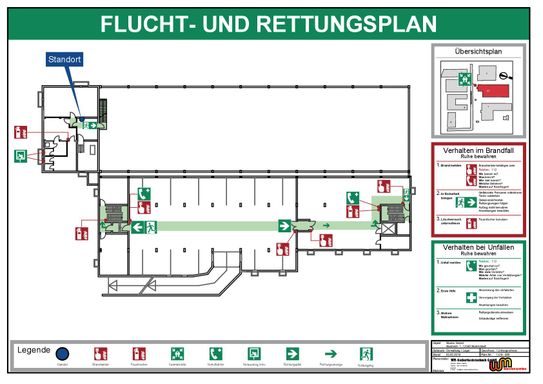

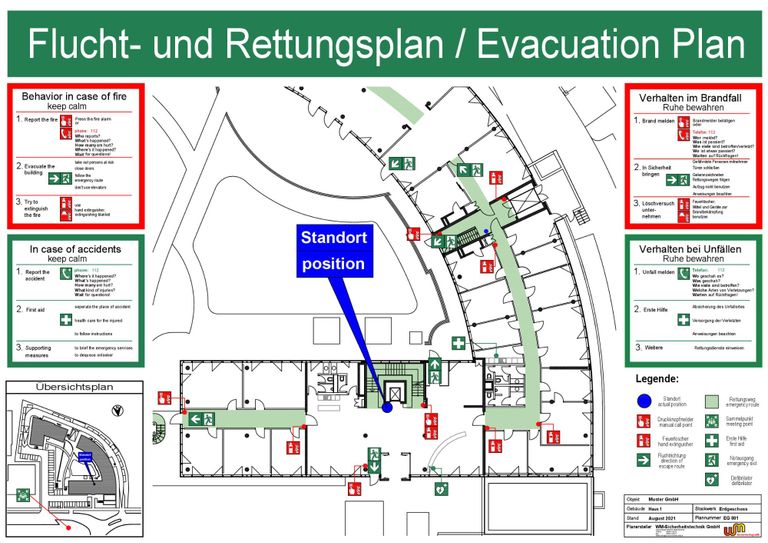

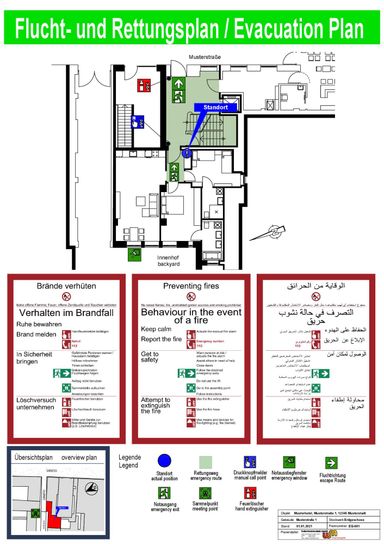

Flucht- und Rettungspläne nach DIN ISO 23601

Flucht- und Rettungspläne dienen Mitarbeitern und Besuchern eines Gebäudes zur schnellstmöglichen Orientierung.

Hier wird dem Betrachter lagerichtig über den schnellsten und sicherste Fluchtweg aufgezeigt um ins Freie oder einen abgesicherten Bereich zu gelangen. Zudem werden in den Flucht- und Rettungsplänen Standorte von Feuerlöscheinrichtungen z.B. Feuerlöschern, Handfeuermeldern und Erste Hilfe Einrichtungen grafisch dargestellt.

Flucht- und Rettungspläne sind gemäß DIN ISO 23601 stets aktuell zu halten. Dies beinhaltet bauliche Veränderungen sowie Änderungen bei Brandschutz und Notfallmaßnahmen.

Was wir benötigen um Ihnen ein Angebot machen zu können

Aufgrund der sehr individuellen Ausgangslage jedes einzelnen Kunden können wir Ihnen keine pauschalen Preise nennen. Bitte setzen Sie sich mit uns in Verbindung und wir erstellen Ihnen ein individuelles Angebot.

Pläne in Papierform

Sollten Ihre Pläne nur in Papierform vorliegen, können wir diese mit unserer Software vektorisieren/digitalisieren.

Eventuell muss das Gebäude für ein akkurates Ergebnis erneut ausgemessen werden. Nehmen Sie Kontakt zu uns auf und wir werden gemeinsam eine individuelle Lösung finden, wie wir in Ihrem Fall verfahren können.

bestands Laufkaten

Sollten Sie Feuerwehrlaufkarten in Papierform oder sogar digital vorliegen haben, können wir diese digitalisieren bzw. weiter verarbeiten.

Wir bereiten diese zum Gebrauch für Ihr Objekt vor.

Grundrisse in digitaler Form

Sie haben Gebäudegrundrisse im DWG-Format vorliegen?

Perfekt, diese können wir ohne Probleme weiter bearbeiten.

Brandmeldeanlagen

Für die Installation von Brandmeldeanlagen arbeiten wir mit Partnerfirmen zusammen, oder sind Ihnen gerne bei der Hilfe von passenden Firmen behilflich.

Das 2er Team der WM-Sicherheitstechnik

Die Firma WM-Sicherheitstechnik GmbH wurde im Jahr 2000 von Dipl.Ing. Wolfgang Breynk gegründet und führte das gesamte Spektrum der Sicherheitstechnik mit Brandmeldetechnik, Einbruchmeldetechnik, Zutrittskontrolle, Videosysteme, Datentechnik etc. aus. Die Planung für diese Systeme führte Herr Wolfgang Breynk mit dem seit 1993 bestehenden Ingenieurbüro für Elektrotechnik aus.

Nach dem plötzlichen Tod des Firmeninhabers (2012) übernahm Angela Breynk die grafische Seite der Brandmeldetechnik, das Ing.Büro für Elektrotechnik wurde geschlossen.

Als eingespieltes Team bewältigen wir ALLE Aufgaben schnell und zuverlässig.

Bei sehr großen Aufgaben können wir auf ein Netzwerk von erfahrenen Zeichnern zurückgreifen,

Angela Breynk

Geschäftsinhaberin

Gründer- und Geschäftsinhaberin der WM-Sicherheitstechnik.

Marco
Masel

Prokurist
Bautechniker

Marco Masel ist seit 2014 bei der WM-Sicherheitstechnik als Bautechniker und Zeichner angestellt und ist seit 2017 Prokurist.
